Choisir le format d’une palette : dimensions, charge, manutention et exigences du client

Vos cartons tiennent sur la palette. Mais le transpalette peut-il la déplacer ? Le client l’accepte-t-il ? Et convient-elle au stockage prévu ? Les dimensions ne répondent qu’à une partie du problème.

Le choix du format part de la marchandise emballée, puis suit son trajet jusqu’à la réception. Plan de couche, points d’appui, passages de fourches et contraintes du destinataire : chaque étape peut changer la référence à commander.

Mesurer la marchandise réelle, avec son emballage

Commencez par les dimensions extérieures du colis prêt à partir. Une cote de produit nu ne suffit pas : les protections, poignées, rabats et renforts peuvent modifier l’emprise. Relevez aussi la masse, les points d’appui et les faces sur lesquelles l’objet peut être posé.

Un colis fragile peut interdire certaines orientations pourtant intéressantes sur le papier.

Pour plusieurs cartons, construisez un plan de couche. Le nombre de colis par couche dépend de leurs dimensions et de leur orientation. Ne cherchez pas uniquement à remplir la surface : la stabilité, la résistance des emballages et la possibilité de maintenir l’ensemble comptent.

Un dessin à l’échelle permet souvent de repérer une mauvaise idée avant le premier essai.

La hauteur totale comprend le support, les colis et les éventuelles protections supérieures. Le destinataire peut limiter cette hauteur pour passer sous une installation ou entrer dans une cellule de stockage. Une couche supplémentaire qui paraît rentable peut alors provoquer un refus.

Demandez les limites du circuit avant de fixer le nombre de couches.

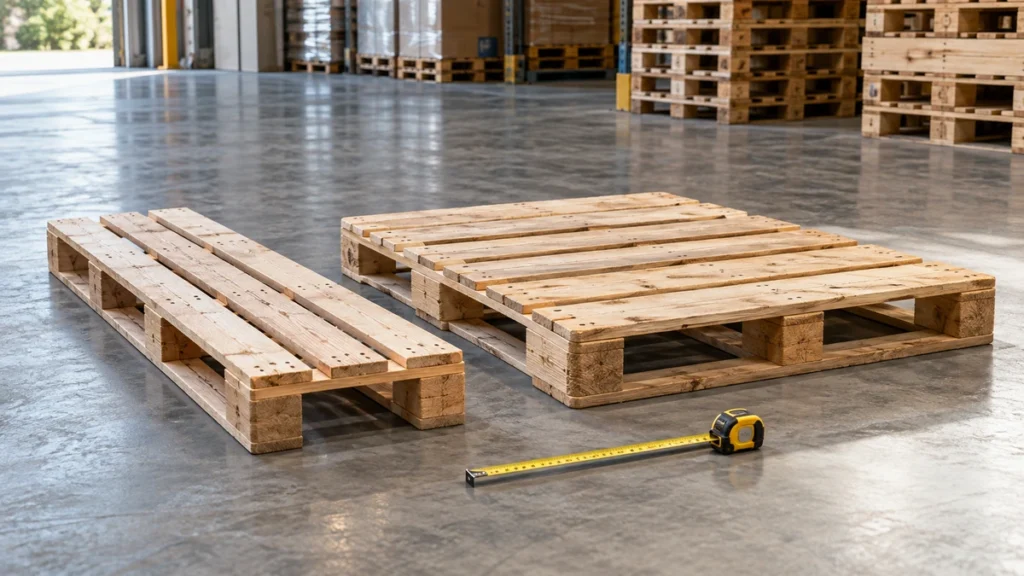

Comparer les surfaces sans confondre surface et résistance

Une palette de 1 200 × 800 mm offre une surface nominale de 0,96 m². Un support de 1 200 × 1 000 mm atteint 1,20 m². La seconde surface est donc supérieure de 25 %.

Ce calcul géométrique ne signifie pas que le second support porte 25 % de charge en plus.

La capacité dépend de la construction, du matériau, de l’état et des appuis. Deux palettes de dimensions identiques peuvent avoir des performances différentes. Un plateau largement ajouré ne soutient pas un petit pied de machine comme un plateau adapté à cette charge localisée.

La masse totale doit toujours être lue avec sa répartition.

Le format Europe est détaillé dans notre page sur la palette Europe EPAL. Il constitue une référence très utilisée, mais il ne répond pas automatiquement à chaque besoin.

Lorsque votre client impose un autre modèle, choisissez le support demandé au lieu de forcer la marchandise dans un standard familier.

Ces dimensions décrivent des emprises. Elles ne constituent ni une liste exhaustive de références certifiées, ni une promesse de compatibilité avec votre installation.

Un exemple de cartons qui change la décision

Prenons des cartons fictifs de 400 × 300 mm, pouvant être tournés à plat.

Sur une surface de 1 200 × 800 mm, une disposition de quatre cartons de 300 mm dans la longueur et deux cartons de 400 mm dans la largeur permet d’en placer huit.

La couche occupe la surface sans débordement, sous réserve des dimensions réelles des emballages.

Sur 1 200 × 1 000 mm, une disposition mixte peut accueillir dix cartons : une bande de 400 mm de profondeur reçoit quatre cartons orientés 300 × 400 mm, et deux bandes de 300 mm reçoivent chacune trois cartons orientés 400 × 300 mm.

Ce plan géométrique ne garantit pas la stabilité des couches superposées.

Pour cinq couches, les quantités théoriques deviennent 40 et 50 cartons. Si chaque carton pèse 8 kg, les marchandises représentent respectivement 320 et 400 kg. Il faut ajouter le support et les consommables au poids expédié.

Il reste aussi à vérifier la résistance du carton inférieur, la hauteur et le maintien de l’ensemble.

Le grand format n’est donc pas automatiquement gagnant. Le transporteur peut facturer autrement son emprise, votre rack peut ne pas l’accepter et le client peut exiger le petit format.

Le plan de couche est une donnée d’arbitrage, parmi d’autres, et non une décision isolée.

Distinguer charge au sol, déplacement et stockage sur appuis

Au sol, une palette peut bénéficier d’appuis différents de ceux rencontrés pendant un levage ou sur deux lisses de rack. Le comportement du support change lorsque certaines parties ne sont plus soutenues. C’est pourquoi une capacité annoncée sans configuration est incomplète.

Pour le déplacement, demandez les conditions prévues par le fabricant : charge répartie, matériel compatible, orientation et état du support. Pour le rayonnage, indiquez les appuis, leur écartement et les exigences de l’installation. Une validation au sol ne doit pas être transposée par intuition.

La charge ponctuelle appelle une attention particulière. Quatre pieds étroits peuvent concentrer un poids pourtant inférieur à la capacité générale annoncée. Il peut être nécessaire d’utiliser une palette conçue pour cette machine ou un dispositif de répartition étudié.

Ajouter une planche au hasard ne constitue pas une justification de résistance.

Les entrées de fourches ne disent pas tout

Un support à quatre entrées facilite certaines prises, mais toutes les faces ne sont pas forcément équivalentes pour tous les appareils. Les roulettes d’un transpalette, la hauteur de ses fourches et la présence de semelles doivent être prises en compte.

L’essai doit utiliser l’équipement réellement employé.

Vérifiez également le sens de présentation sur les convoyeurs. L’orientation des planches et des semelles peut déterminer les zones de contact. Une palette qui se déplace correctement sur un quai peut se comporter différemment sur une ligne automatique.

Les dimensions nominales n’expriment pas ces détails.

Pour un changement de référence, organisez un test représentatif avec votre maintenance et votre exploitation. Il doit porter sur la prise, le passage, la dépose et le stockage, dans les conditions validées.

Un essai à vide est utile pour éliminer une incompatibilité évidente, mais il ne suffit pas pour qualifier toute l’utilisation.

EPAL, VMF et CP : choisir une famille pour une raison précise

Le format Europe s’inscrit dans un circuit de standardisation et de réemploi. Son intérêt dépend notamment de l’acceptation du modèle par les acteurs du trajet. La marque n’a pas vocation à remplacer le cahier des charges du client.

Les palettes VMF pour la verrerie correspondent à un besoin sectoriel. Pour des bouteilles ou des contenants en verre, la palette n’est qu’une partie de l’unité de charge : séparateurs, empilage et maintien doivent être étudiés ensemble.

Demandez la référence acceptée par la filière au lieu de choisir simplement une surface plus grande.

Les palettes CP regroupent plusieurs constructions utilisées dans des circuits industriels. Le numéro du modèle importe. Un besoin CP ne se décrit pas seulement comme « palette chimique », et les dimensions ne permettent pas d’interchanger toutes les références.

Les appuis et le conditionnement orientent le choix.

Enfin, une palette sur mesure peut être pertinente pour un produit hors gabarit ou une contrainte particulière. Elle doit être spécifiée et qualifiée.

Le sur-mesure n’est pas une autorisation à supprimer les vérifications : il les rend souvent plus importantes, parce que le support quitte un format déjà connu du circuit.

Penser au camion, sans promettre un nombre universel de palettes

Le nombre de palettes par véhicule dépend des dimensions intérieures utiles, de l’orientation, du type de chargement, de la répartition des masses et des moyens de retenue. Les passages de roues, équipements, portes et jeux de manutention peuvent limiter l’espace.

Une division de surfaces ne produit pas un plan de chargement fiable.

Prenons un espace rectangulaire fictif de 2,40 m de largeur utile. Trois emprises de 0,80 m correspondent exactement à cette largeur sur le papier.

Dans la réalité, l’absence de jeu, les déformations et le chargement rendent cette égalité insuffisante pour affirmer que le montage convient. Le transporteur doit confirmer la configuration.

Le poids peut aussi devenir la limite avant le volume. Une palette très dense ne se compare pas à une palette de produits volumineux et légers.

Indiquez les masses unitaires et demandez au transporteur un plan cohérent avec le véhicule et les contraintes du trajet. Le choix du format reste lié à la marchandise.

Vérifier les retours et les opérations chez le client

Un format accepté à la livraison peut générer du travail supplémentaire chez le destinataire. Peut-il déposer la palette directement dans son stockage ? Doit-il transférer les colis ? Ses appareils passent-ils dans les entrées ?

Si l’envoi doit être repris sur un autre support, l’intérêt de votre optimisation locale est à recalculer.

La question du retour change également le coût. Une palette récupérée après usage exige un circuit, de l’espace et un contrôle avant une nouvelle rotation. Une palette expédiée sans retour a une autre logique économique.

N’achetez pas un support réutilisable coûteux en supposant des rotations qui n’existent pas.

Dans un circuit d’échange, demandez les règles d’acceptation et la qualité attendue. Les désaccords portent parfois moins sur le format que sur l’état des supports rendus.

Écrire les critères et les responsabilités permet de mieux gérer le flux que de compter simplement des palettes à l’aller et au retour.

Construire un cahier des charges d’une page

Une fiche efficace indique le produit, les dimensions emballées, le poids total et le plan de couche. Elle précise le nombre de couches, la hauteur finale, les contraintes de débordement et le maintien prévu.

Joignez une photo ou un schéma de la marchandise si sa forme n’est pas régulière.

Ajoutez les équipements utilisés et le mode de stockage. Pour un rack, fournissez la configuration à valider. Pour une ligne automatisée, demandez les exigences de géométrie, d’humidité et de construction.

Mentionnez enfin la destination, le modèle exigé par le client et les éventuelles conditions phytosanitaires.

Terminez par les conditions d’approvisionnement : quantité par livraison, consommation prévisionnelle, état neuf ou occasion, lieu et délai. Cette dernière partie permet au vendeur de proposer une solution réaliste. Le meilleur support technique ne sert à rien s’il n’est pas disponible dans votre calendrier.

Une méthode de décision pour trois situations courantes

Pour des cartons réguliers envoyés à un distributeur, commencez par le cahier des charges de réception. Optimisez ensuite les couches à l’intérieur du format autorisé. Le support fait partie d’une unité standardisée : modifier ses dimensions pour gagner quelques colis peut perdre l’avantage recherché.

Pour une machine, partez des appuis et de la manutention. Les efforts et le centre de gravité importent autant que l’emprise. Le conditionnement doit être étudié avec les personnes compétentes.

Une palette généraliste disponible immédiatement ne devient pas adaptée parce que la machine tient dessus.

Pour de petites commandes répétées, comparez un petit support dédié à un grand support partiellement rempli. Mesurez le temps de préparation, les consommables et le transport. Une dimension réduite peut simplifier le flux, mais seulement si les équipements et le destinataire suivent.

Questions fréquentes

Avant de retenir un format, confrontez donc le plan de couche au trajet complet. Une bonne décision conserve les informations de départ : colis mesurés, modèle identifié, appuis décrits et demande du client.

Ces quatre éléments permettent de réexaminer rapidement le choix si le produit, l’entrepôt ou la destination changent.

Une palette plus grande porte-t-elle davantage ?

Pas par sa surface seule. La construction et les appuis déterminent la capacité. Demandez une fiche technique correspondant au modèle exact et à la configuration d’utilisation.

Peut-on laisser les cartons dépasser ?

Le débordement expose les emballages aux chocs et peut modifier leur soutien. Évitez-le dans le plan de palettisation et vérifiez les exigences du circuit. Un filmage ne recrée pas l’appui qui manque sous un carton.

Le même format convient-il au transpalette et au rack ?

La compatibilité avec le transpalette n’établit pas une aptitude au rayonnage. Ce sont deux vérifications distinctes. Le support doit être validé pour le stockage réellement prévu.

Tester une référence avant un changement général

Pour une consommation régulière, un lot d’essai permet de vérifier le parcours complet avant de remplacer tous les supports. Préparez quelques unités avec les emballages réellement utilisés, puis faites examiner la prise, la dépose et les opérations chez le client.

Définissez à l’avance les critères de réussite et les personnes qui décident. Le test ne doit pas devenir une simple recherche d’absence d’incident : il doit confirmer la compatibilité documentaire et opérationnelle annoncée. Conservez le modèle et le résultat avec le cahier des charges.

Si le fournisseur change la construction, vous pourrez identifier les points qui nécessitent une nouvelle vérification.

Sources techniques

• EPAL : fiche du modèle Europe.
• EPAL : gamme CP.
• INRS : les rayonnages métalliques, ED 771.

Rédaction : Julien. Les calculs de surface et de disposition sont des exemples géométriques, à valider sur les emballages et équipements réels.
